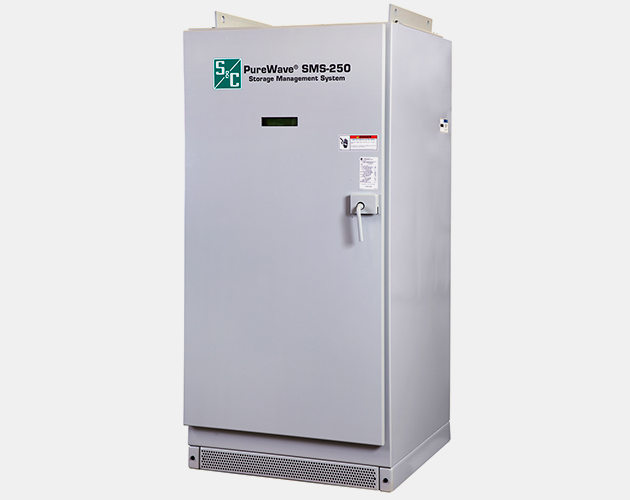

Sistema de Gerenciamento de Armazenamento PureWave® SMS-250

O Sistema de Gerenciamento de Armazenamento PureWave SMS-250 oferece um sistema conversor externo trifásico de quatro quadrantes dedicado às soluções de armazenamento de energia que requerem menos de 1 MW de energia. Ele pode funcionar em diferentes modos como o de fonte de corrente, fonte de tensão e modo isolado.

Operação Quatro Quadrantes

O Sistema de Gerenciamento de Armazenamento PureWave SMS-250 é capaz de fornecer:

• Potência de saída real completa — (positiva e negativa)
• Potência de saída reativa completa — (capacitiva e indutiva)
• Uma combinação de potência real e reativa

Interface da rede concluída

O controle da interface da rede incorporado ao controlador da unidade está pronto para o painel de distribuição da interface da rede.

Conecta-se a diferentes tipos de bateria

Ele funciona com vários tipos de baterias de sistemas de armazenamento de energia, incluindo baterias de sódio-enxofre, íon de lítio, cloreto de sódio-níquel, chumbo-ácido e de chumbo-ácido avançado.

Modular

O desenho modular torna o produto mais simples para manusear e mais fácil para solucionar problemas, resultando em um menor tempo de reparo e menores custos de reparo e inventário.

Escalável

O projeto escalável permite a progressiva expansão de tamanho do projeto (colocando unidades adicionais em paralelo para ampliar a classificação da aplicação).

Duas ou mais unidades SMS-250 podem operar em paralelo, aumentando assim as capacidades de energia do sistema de gerenciamento de armazenamento para 500 kW, 750 kW e mais, se necessário.

Aplicações múltiplas de armazenamento de energia

Inclui uma biblioteca padronizada e comprovada em algoritmo de controle de soluções de energia para aplicações de concessionárias, renováveis, microrrede e não ligadas à rede.

O Sistema de gerenciamento de armazenamento PureWave SMS-250 tem uma taxa nominal de 250 kW.

Taxa de energia: 400 ampéres contínua

A classificação da potência de saída varia de acordo com a tensão conectada, como mostrado abaixo:

• 263 kVA @ 380 Vac
• 288 kVA @ 415 Vac
• 333 kVA @ 480 Vac

Possui uma configuração flexível e pode ser programado para fornecer somente potência real (fator de potência=1, ou seja, kW), somente potência reativa (fator de potência=0; vars), ou uma combinação de ambas (0 < fator de potência <1).

Capacidades da entrada CC

Tensão (bateria): 618 – 850 VCC

Ambiente

• Faixa de temperatura
  • Padrão: -40° C e +40° C
  • Estendido: -40° C a +50° C com redução
• Resfriamento
  • Ar forçado
• Classe de proteção
  • NEMA-3R / IP54 (Invólucro externo)
• Umidade
  • 0% a 100%
• Altitude
  • 1000 m

Padrões

Os padrões de projetos existem nos Estados Unidos, Canadá, Europa e qualquer outro país que utilize as seguintes normas.

• NFPA 704, Identificação dos riscos de materiais para resposta emergencial
• ANSI / IEEE C2-2007, Código Nacional de Segurança Elétrica
• IEEE 1547-2003, Recursos distribuídos interligados com sistemas de energia elétrica
• IEEE 519-1992 IEEE, Limites harmônicos
• IEC 62040-2 C3 compatível com EMC
• ANSI Z 535 – 2002 Sinalização de segurança dos produtos

A embalagem inclui três características principais:

Modular e escalável

O desenho modular permite uma maior confiabilidade, resolução de problemas mais facilitada, manuseio do produto mais simples, uma melhoria da manutenção preditiva e menores custos de inventário e reparo, com um tempo de reparo mais rápido.

O projeto escalável permite a operação paralela de várias unidades do Sistema de Gerenciamento de Armazenamento PureWave SMS-250, dando ao usuário final a flexibilidade da progressiva expansão de tamanho do projeto (colocando unidades adicionais em paralelo para ampliar a classificação da aplicação). Duas unidades do Sistema de Gerenciamento de Armazenamento PureWave SMS-250 podem ser configuradas em uma hierarquia mestre-escravo. Mais que duas unidades do Sistema de Gerenciamento de Armazenamento SMS-250 podem ser colocadas em paralelo com o controlador mestre.

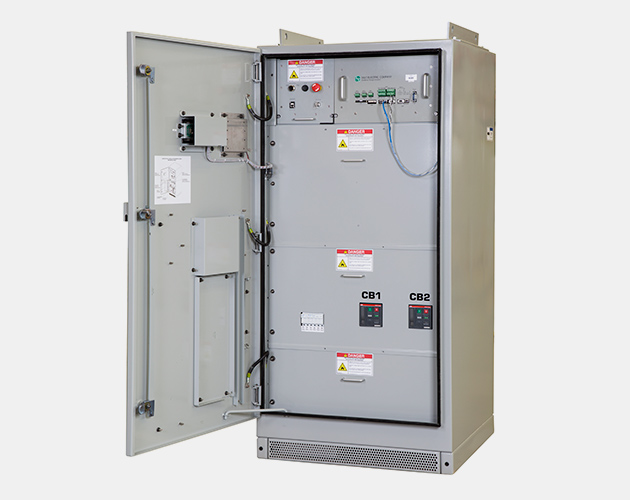

Projeto compartimentado

O projeto compartimentado melhora o manuseio e desempenho do produto. Mais especificamente, ele:

• Segrega e simplifica o projeto do circuito
• Diminui a contagem de componentes
• Aumenta a imunidade a ruídos
• Acelera e simplifica a operacionalidade dos componentes
• Aumenta a funcionalidade e confiabilidade do circuito componente

Embalagem compacta

A embalagem compacta possibilita um:

• Gabinete menor para um manuseio mais fácil
• Tamanho menor para economizar espaço
• Pacote mais leve para ser facilmente carregado

Os protocolos de comunicação padrão incluem:

• Ethernet
• Modbus
• DNP3

Funcionamento do sistema

Configurável para operações conectadas à rede ou isoladas. Os algoritmos de controle avançados incorporados oferecem uma extensa biblioteca de modos de aplicação de controle padrão e personalizado, incluindo:

• Confiabilidade
• Regulação de frequência
• Reserva circulante
• Fixação da capacidade
• Suavização da energia
• Controle da taxa da rampa
• Suporte de tensão
• Suporte ao VAR
• Ilhamento
• Neutralização de picos
• Mudança do tempo de energia
• Perfil da aplicação do projeto personalizado

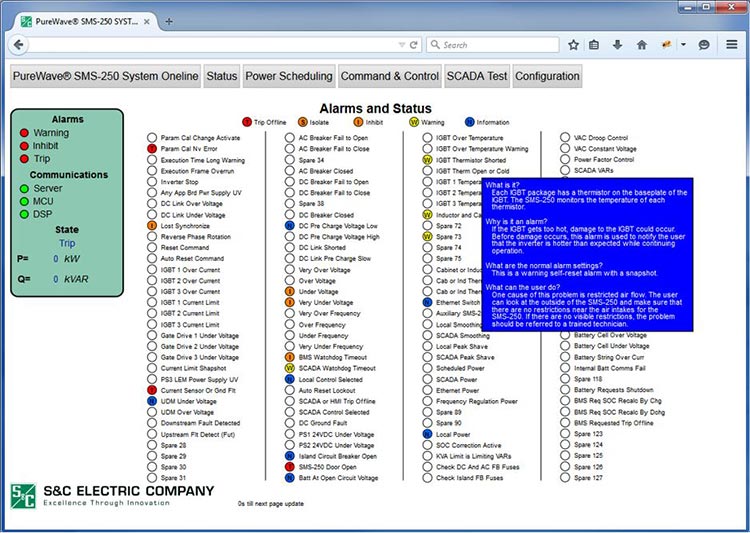

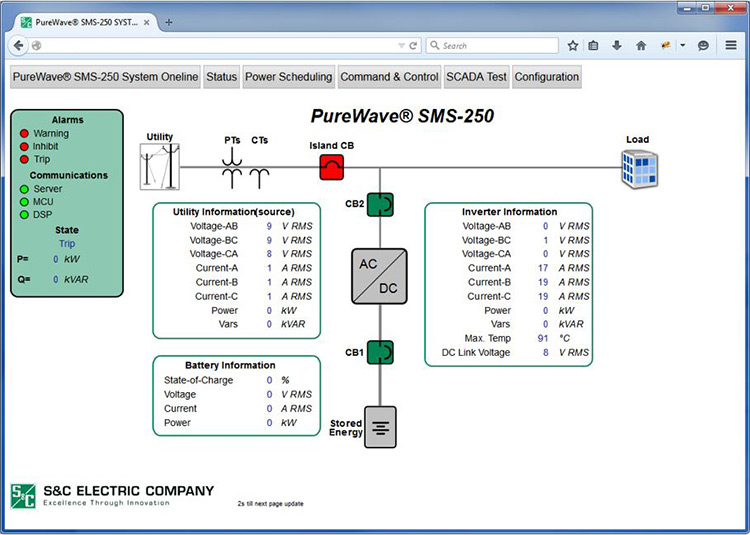

Inclui uma interface de usuário IHM baseada na Web que fornece controle e monitoramento integrados do sistema de armazenamento de energia. As telas de IHM dão uma visão geral de todo o status do sistema de armazenamento de energia. Ele fornece:

• Informações do inversor, incluindo dados reais de desempenho como tensão, corrente, potência, etc.
• Informações da bateria, incluindo dados reais de desempenho como tensão, corrente e potência.
• Informações da concessionária, incluindo dados reais de desempenho como tensão, corrente e potência.
• Status da comunicação, indicando o estado de comunicação do dispositivo.
• Estado de funcionalidade do sistema, indicando o status de operação.
• Status de alarme, indicando o estado de alarme do sistema.
